排污泵

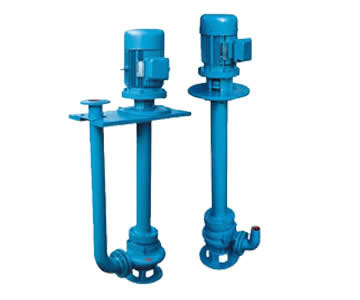

名称:YW液下排污泵

YW液下排污泵

 YW型立式液下排污泵结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。

     该系列泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

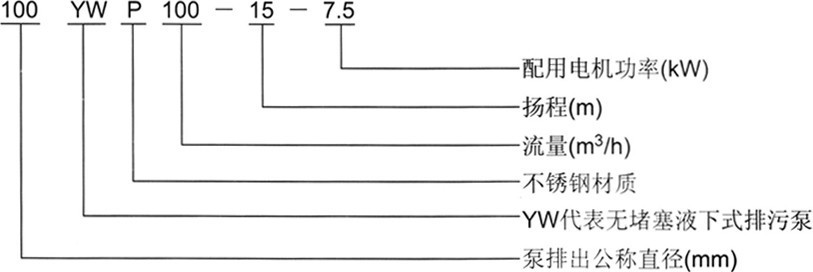

YW液下排污泵型号意义:

YW液下排污泵

YW液下排污泵使用条件:

   流量:2~850 m3/h
   扬程范围:3~45m
   额定转速n:1450~2900r/min
   介质温度:-15℃~+60℃
   介质密度:≤1.3×103kg/m3
   介质PH值:5~9
   系统最高工作压力:≤0.6Mpa

YW液下排污泵结构图:

YW立式不堵塞液下排污泵

1

电机

11

油室

2

联轴器

12

机械密封

3

电机座

13

后盖板

4

上轴承

14

5

上轴承座

15

叶轮螺母

6

安装盘

16

叶轮

7

加长轴

17

密封环

8

支撑管

18

泵体

9

下轴承

19

出水管

10

上机械密封

20

底盘

YW液下排污泵特点:

1.采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2.机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
3.整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4、泵结构紧凑,体积小,移动方便,安装简单。
5、可配备液位自动控制柜,根据所需的液位变化,自动控制泵的起停,无需专人看管,使用极为方便。
6、泵为立式结构,工作时泵体浸在液体中因而很容易起动,不存在排气抽空问题,同时具有无泄漏等特点,液下深度可达7米。
7、接轴结构先进可靠,泵与电机采用连轴器联结,泵轴尺寸精密,保证了泵平稳运行,留有足够的安全系数。
8、泵有单管安装和双管安装两种,支承件有圆盘和方盘安装,适合不同需要。

YW液下排污泵主要用途:

 YW型立式液下排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也可用于抽送清水及带腐蚀性介质。

YW液下排污泵性能参数:

型  号

口 径
(mm)

流 量
(m3/h)

扬 程
(m)

功 率
(kw)

转 速
(r/min)

效 率
(%)

YW25-8-22-1.1

25

8

22

1.1

2825

38.5

YW32-12-15-1.1

32

12

15

1.1

2825

40

YW40-15-15-1.5

40

15

15

1.5

2840

45.1

YW40-15-30-2.2

40

15

30

2.2

2840

48

YW50-20-7-0.75

50

20

7

0.75

1390

54

YW50-10-10-0.75

50

10

10

0.75

1390

56

YW50-20-15-1.5

50

20

15

1.5

2840

55

YW50-15-25-2.2

50

15

25

2.2

2840

56

YW50-18-30-3

50

18

30

3

2880

58

YW50-25-32-5.5

50

25

32

5.5

2900

53

YW50-20-40-7.5

50

20

40

7.5

2900

55

YW65-25-15-2.2

65

25

15

2.2

2840

52

YW65-37-13-3

65

37

13

3

2880

55

YW65-25-30-4

65

25

30

4

2890

58

YW65-30-40-7.5

65

30

40

7.5

2900

56

YW65-35-50-11

65

35

50

11

2930

60

YW65-35-60-15

65

35

60

15

2930

63

YW80-40-7-2.2

80

40

7

2.2

1420

52

YW80-43-13-3

80

43

13

3

2880

50

YW80-40-15-4

80

40

15

4

2890

57

YW80-65-25-7.5

80

65

25

7.5

2900

56

YW100-80-10-4

100

80

10

4

1440

62

YW100-110-10-5.5

100

110

10

5.5

1440

66

YW100-100-15-7.5

100

100

15

7.5

1440

67

YW100-85-20-7.5

100

85

20

7.5

1440

68

YW100-100-25-11

100

100

25

11

1460

65

YW100-100-30-15

100

100

30

15

1460

66

YW100-100-35-18.5

100

100

35

18.5

1470

65

YW125-130-15-11

125

130

15

11

1460

62

YW120-130-20-15

125

130

20

15

1460

63

YW150-145-9-7.5

150

145

9

7.5

1440

63

YW150-180-15-15

150

180

15

15

1460

65

YW150-180-20-18.5

150

180

20

18.5

1470

75

YW150-180-25-22

150

180

25

22

1470

76

YW150-130-30-22

150

130

30

22

1470

75

YW150-180-30-30

150

180

30

30

1470

73

YW150-200-30-37

150

200

30

37

1480

70

YW200-300-7-11

200

300

7

11

970

73

YW200-250-11-15

200

250

11

15

970

74

YW200-400-10-22

200

400

10

22

1470

76

YW200-400-13-30

200

400

13

30

1470

73

YW200-250-15-18.5

200

250

15

18.5

1470

72

YW200-300-15-22

200

300

15

22

1470

73

YW200-250-22-30

200

250

22

30

1470

71

YW200-350-25-37

200

350

25

37

1980

75

YW200-400-30-55

200

400

30

55

1480

70

YW250-600-9-30

250

600

9

30

980

74

YW250-600-12-37

250

600

12

37

1480

78

YW250-600-15-45

250

600

15

45

1480

75

YW250-600-20-55

250

600

20

55

1480

73

YW250-600-25-75

250

600

25

75

1480

73

YW300-800-12-45

300

800

12

45

980

76

YW300-500-15-45

300

500

15

45

980

70

YW300-800-15-55

300

800

15

55

980

73

YW300-600-20-55

300

600

20

55

980

75

YW300-800-20-75

300

800

20

75

980

78

YW300-950-20-90

300

950

20

90

980

80

YW300-1000-25-110

300

1000

25

110

980

82

YW350-1100-10-55

350

1100

10

55

980

84.5

YW350-1500-15-90

350

1500

15

90

980

82.5

YW350-1200-18-90

350

1200

18

90

980

83.1

YW350-1100-28-132

350

1100

28

132

740

83.2

YW350-1000-36-160

350

1000

36

160

740

78.5

YW400-1500-10-75

400

1500

10

75

980

82.1

YW400-2000-15-132

400

2000

15

132

740

85.5

YW400-1700-22-160

400

1700

22

160

740

82.1

YW400-1500-26-160

400

1500

26

160

740

83.5

YW400-1700-30-200

400

1700

30

200

740

83.5

YW400-1800-32-250

400

1800

32

250

740

82.1

YW500-2500-10-110

500

2500

10

110

740

82

YW500-2600-15-160

500

2600

15

160

740

83

YW500-2400-22-220

500

2400

22

220

740

84

YW500-2600-24-250

500

2600

24

250

740

82

YW液下排污泵使用注意事项:

1.泵使用前应仔细检?泵和电机有无损伤.检?紧固件紧固情况。
2.盘动泵检?有无磨擦声.同时检?泵轴与电机轴同心度.两联轴节外圆偏差数不超过0.5mm。
3.接泵出液口之管路.应另设支架.不允许将其重量加于泵体上。
4.水泵在无特殊情况必须配备全自动 水泵控制柜.切勿直接挂电网或使用闸刀开关来接通电流.确保水泵正常运行。
5.不得将水泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%).最好能控制在建议使用扬程范围以内.以防水泵因超载烧坏电机。

YW液下排污泵使用说明:

  起动:
    1、试验起动,检查电机转向和泵要求是否一致。
    2、关闭出口管路上的阀门和压力表。
    3、起动电机,并开后压力表,慢慢打开出口管路阀门到所需位置,.直至正常运行。
  停车:
    1、慢慢关闭出口闸阀,停止电动机,关闭压力表.
    2、长期停车时,应将泵卸下,请理重装,妥善保管。
  拆卸:
    1、关闭出液管阀门,卸掉法兰上的联结螺栓。
    2、松开电机座和联接端盖螺栓,卸掉电机。
    3、松开基础上固定泵的螺栓,将泵取出,以清水冲洗,为防氧化。
    4、拆下底座,泵体和出液管,松开叶轮螺母,取出叶轮。
    5、拆下油室,机械密封,拆下加长管,轴承座,取出加长轴。
